Eurocutter SP - modele i wyposażenie

26 różnych modeli - odpowiednia kontrola dla każdego

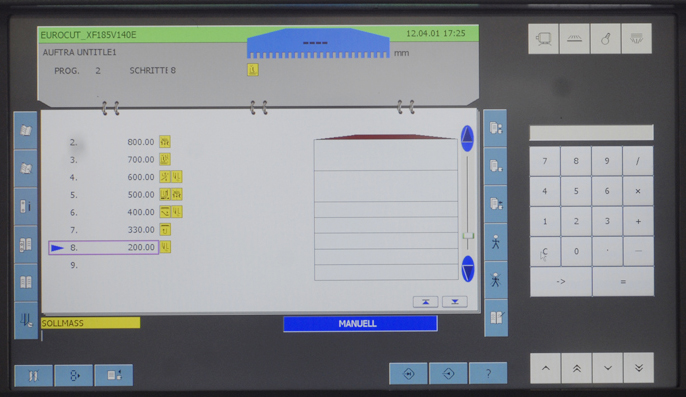

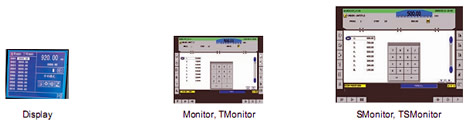

Krajarki EUROCUTTER SP są dostępne od 3 do 5 wersji sterowania z szerokościami cięcia: 780, 920, 1150, 1370, 1550 oraz 1760 mm. Programowalny podstawowy model DISPLAY SP jest wyposażony w 5,7" monochromatyczny monitor LCD, wersja MONITOR SP lub SMONITOR SP wyposażone są w monitor 10,4" i 15" lub dotykowe TSM 8,4", 10,4", 15" oraz 19" TFT-LCD. System sterowania TS MONITOR SP to zaproszenie do nowej generacji monitorów dotykowych.


Model najwyższej jakości - TSMonitor SP (pierwszy z prawej) wyposażono w 15" Monitor z Ekranem Dotykowym lub 19" w formacie 16:9.

Tabela /dane techniczne/

EUROCUTTER SP 780 920 1150 1370 1550 1760
Szerokość cięcia mm 780 920 1150 1370 1550 1760
Długość noża mm 960 1100 1390 1605 1785 2000
Grubość noża mm 11,7 13,75 13,75 13,75 13,75 13,75
Wysokość stosu cięcia mm 120 130 165 165 165 165
Szerokość urządzenia ze stołem mm 1990 2130 2660 2880 3560 3770
Głębokość urządzenia  mm 1940 2060 2470 2790 2960 3610
Wysokość urządzenia mm 1540 1560 1650 1650 1730 1730
Długość przedniego stołu mm 690 690 735 735 750 750
Min. szerokość cięcia bez płyty zabezpieczającej mm 20 22 25 25 35 35
Min. szerokość cięcia z płytą zabezpieczającą mm 55 80 90 95 120 120
Cykl pracy noża u/min. 45 45 45 45 45 45
Siła docisku (min/max) daN 150/3000 150/3500 150/4500 150/5500 200/6000 200/7000
Waga netto kg 1850 2600 3900 4600 5950 6950
Emisja hałasu (min/max) dB 74/81 74/81 74/81 74/81 74/81 74/81
Napięcie   200-400 V

50-60 Hz

 200-400 V

50-60 Hz

 200-400 V

50-60 Hz

 200-400 V

50-60 Hz

 200-400 V

50-60 Hz

 200-400 V

50-60 Hz
Pobór mocy kW 3,0 3,0 4,0 4,0 7,5 7,5
Zabezpieczenie w amperach A 16 20 20 20 25 25
Przekrój kabla zasilającego mm2 2,5 2,5 2,5 2,5 4,0 4,0
Wymiary opakowania mm 2160
x1420
x1840		 2260
x1420
x 1900		 2770
x1430
x1990		 2980
x1450
x1990		 3720
x1650
x2290		 3720
x1650
x2290

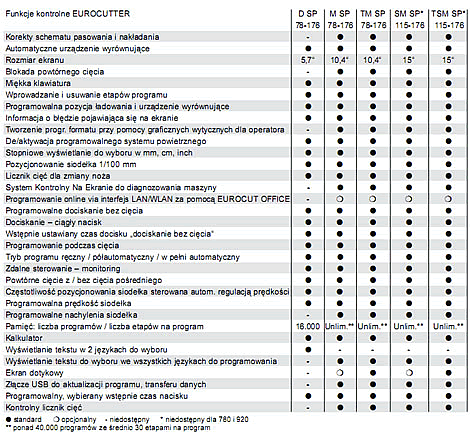

Funkcje Kontrolne EUROCUTTER

Wyposażenie standardowe

-    2 noże HSS /HAGEDORN/ w pudełku ochronnym
-    10 szpalt pod nóż tnący
-    blokowany przełącznik główny
-    osłony boczne zapewniające ochronę
-    oświetlenie stołu roboczego
-    stojak
-    kołki zabezpieczające przed obciążeniem
-    szuflada na narzędzia
-    pełny zestaw narzędzi
-    zestaw części ulegających zużyciu
-    centralne smarowanie głównych części maszyny
-    korpus wykonany z jednolitego odlewu
-    6 stopek do regulacji poziomowania korpusu
-    katalog części zapasowych
-    pedał z pokrywą
-    25-kanałowy system fotokomórek kurtyny bezpieczeństwa LEUZE
-    kompletna przezroczysta osłona tylnego stołu o aluminiowej konstrukcji z czujnikami bezpieczeństwa
-    elektronika SPS Panasonic i OMRON
-    kompresor SIEMENS
-    docisk hydrauliczny ze smarowaniem firmy WESSEL
-    zacisk hydrauliczny regulowany bez ograniczeń
-    powietrzny system przenoszący na stole tylnym i bocznym
-    WINDA - przedni, szybki przyrząd do wymiany noża
 -    wypychanie szpalty noża
-    podręcznik użytkowania /w języku angielskim i polskim/
-    wyłączniki ochronne dla wszystkich silników napędu
-    drewniany przyrząd do wyrównywania
-    automatyczny system powietrzny - programowalne aktywowanie systemu powietrza /gwarantuje jednolite ciśnienie bez względu na wysokość stosu/ - włącza i wyłącza powietrze w trakcie cięcia
-    de aktywacja programowalnego systemu powietrznego
-    POTRÓJNE dolne i w pełni uszczelnione prowadzenie siodełka
-    częstotliwość pozycjonowania siodełka sterowana automatycznie regulacją prędkości
-    programowalna prędkość siodełka
-    programowalne nachylenia siodełka*
-    Szybki posuw siodełka (300 mm/sek.)
-    zacisk pozorny
-    zmienne regulowane ciśnienie docisku
-    chromowany stół główny i stoły boczne
-    duże, poszerzane stoły boczne
-    uruchamianie ciecia wymaga obu rąk i jest ograniczone czasowo, z opóźnianiem kolejnych cięć
-    programowalna pozycja układu ładowania i urządzenie wyrównujące
-    tryb programu (ręczny, półautomatyczny, automatyczny)
-    programowanie podczas cięcia
-    funkcja automatycznego wprowadzania
-    nacisk ciągły
-    ręczne sterowanie obracaniem i przekręcaniem siodełka
-    korekty schematu pasowania i nakładania*
-    automatyczne urządzenie wyrównujące
-    wstawianie i usuwanie etapów programu
-    wybieranie wstępne czasu nacisku
-    system kontrolny na ekranie do diagnozowania maszyny*
-    komunikat błędów na ekranie
-    precyzyjna regulacja za pomocą elektronicznego urządzenia kodującego
-    nacisk bez cięcia (programowalny)
-    zdalne sterowanie (monitoring) przez serwis
-    pomiar w (mm, cm, calach)
-    dokładność wskazania cięcia: 1/100 mm
-    optyczny i mechaniczny wskaźnik linii cięcia
-    wyszukiwanie następnego wolnego programu
-    powtórne cięcie z lub bez ciecia pośredniego
-    licznik cieć dla zmiany noża
-    kontrolny licznik cieć*
-    serwomotor siodełka
-    wejście/wyjście USB*
-    programowanie online via LAN*
-    nieograniczony wybór języków (w standardzie polski)*
-    licznik cięć dziennych, procesu i łącznych
-    wbudowany kalkulator
-    miękka klawiatura
-    rozmiar wyświetlacza dla opcji DISPLAY: 5,7”
-    rozmiar ekranu MONITOR: 10,4" i 15” *
-    rozmiar ekranu dotykowego TS MONITOR: 8,4", 10,4”, 15" oraz 19” w formacie 16:9*
-    komputerowy system sterowania WINDOWS CE - oprogramowanie EUROCUT 1.42 z pełną wizualizacją*
 -    CIP-4*
-    kolorowy DOTYKOWY monitor TSM MONOCHROM 15” lub 19” dla komputerowego systemu sterowania**
-    wizualizacja cięcia*
-    nieograniczona ilość zachowania programów cięcia. Pełne programy cięcia można trwale zapisywać pod ustalonym numerem programu. W każdym programie można wprowadzić i zapisać nieograniczoną liczbę kroków. Dodatkowe funkcje, takie jak „wyrzuć“, „wyłącz powietrze“, „zacisk bez cięcia“ można zapisać w każdym programie cięcia.
-    zgodność z CE (EN 1010)

* niedostępne dla modelu DISPLAY
** dostępny dla długości cięcia w mm od 1150 do 1760

WYPOSAŻENIE DODATKOWE

Opcje dla Monitor/TMonitor/SMonitor/TSMonitor

•    odrębny system powietrzny dla stołu przedniego
•    programowalna regulacja docisku (dla TSM z opcją wprowadzania danych bezpośrednio na monitorze)
•    optymalizacja cięcia (belka nożowa przy ruchu powrotnym nie wykonuje całego cyklu, tylko zatrzymuje się około 1 cm nad stosem)
•    oprogramowanie EUROCUT OFFICE dla wprowadzania danych (dane można wprowadzać do komputera PLC w maszynie bezpośrednio z innego komputera za pomocą kabla, nośnika PenDrive lub urządzenia Bluetooth)

Opcje mechaniczne dla wszystkich typów:

•    dodatkowy nóż HSS /HAGEDORN/
•    zapasowy nóż z nakładką z węglików spiekanych zamiast HSS /HAGEDORN/
•    stoły boczne w specjalnych rozmiarach
•    dodatkowe stoły powietrzne i wszystkie urządzenia peryferyjne
W naszej bogatej ofercie znajdują się również TRÓJNOŻE i urządzenia peryferyjne (utrząsarki, podnośniki, przewracarki ETURN, stoły powietrzne, transportery ładujące i rozładowujące oraz automatyczne wózki paletowe SHH-TE). Wszystkie urządzenia peryferyjne produkowane są przez MZE zarówno dla małych jak i dużych formatów (do długości cięcia 2600 mm), więc możemy praktycznie przygotować ofertę pod każdy format i indywidualne potrzeby wynikające z typu produkcji.

Wszystkie urządzenia uruchamiane są przez autoryzowany serwis maszyn poligraficznych. Zapewniamy profesjonalne przeszkolenie w zakresie obsługi maszyny i jej oprogramowania.
